(HUD 重温)HUD Revisited - NanoVG

在之前的章节中，解释了如何使用正交投影在场景的顶部渲染形状和纹理。在本章中，我们将学习如何使用 NanoVG 库来渲染反锯齿矢量图形，以简单的方式构建更复杂的HUD。

还有很多其他库可用于支持此任务，例如Nifty GUI，Nuklear等。在本章中，将重点介绍Nanovg，因为它非常易于使用，但如果您想制作菜单和窗口，开发出复杂的GUI按钮交互，您应该查看Nifty GUI。

开始使用NanoVG 的第一步是在pom.xml文件中添加依赖关系(一个用于编译时需要的依赖项，另一个用于编译时需要的依赖项为运行时所需的本机)。

...
<dependency>
    <groupId>org.lwjgl</groupId>
    <artifactId>lwjgl-nanovg</artifactId>
    <version>${lwjgl.version}</version>
</dependency>
...
<dependency>
    <groupId>org.lwjgl</groupId>
    <artifactId>lwjgl-nanovg</artifactId>
    <version>${lwjgl.version}</version>
    <classifier>${native.target}</classifier>
    <scope>runtime</scope>
</dependency>

在我们开始使用NanoVG之前，我们必须在OpenGL里面设置一些东西，这样代码测试样本才能正常工作。我们需要启用对模板缓冲区测试的支持。到现在为止，已经讨论了颜色和深度缓冲区，但是我们没有提到模板缓冲区。该缓冲区为每个像素存储一个值(an integer)(整数值)，该像素用于控制应该绘制哪些像素。该缓冲区用于根据其存储的值屏蔽或丢弃绘图区域。例如，它可以用于以简单的方式剪切场景的某些部分。我们通过将这一行添加到Window类(after we enable depth testing)(在启用深度测试后)来启用模板缓冲区测试：

glEnable(GL_STENCIL_TEST);

由于程序正在使用另一个缓冲区，因此我们在每次渲染调用之前还必须注意删除其值。因此，需要修改Renderer类的clear方法

public void clear() {
    glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT | GL_STENCIL_BUFFER_BIT);
}

我们还将添加一个用于激活抗锯齿的新窗口选项。因此，在Window类中，将通过以下方式启用它：

if (opts.antialiasing) {
    glfwWindowHint(GLFW_SAMPLES, 4);
}

现在我们准备使用NanoVG库。我们要做的第一件事就是丢弃已经创建的HUD作品，那就是IHud接口的着色器，Renderer类中的HUD渲染方法等。你可以在源代码中找到这一点。

在这种情况下，新的Hud类会照顾它的渲染，所以我们不需要将它委托给Renderer类。让我们通过定义该类来开始讨论，它将有一个init方法来设置构建HUD所需的库和资源。该方法是这样定义的：

public void init(Window window) throws Exception {
    this.vg = window.getOptions().antialiasing ? nvgCreate(NVG_ANTIALIAS | NVG_STENCIL_STROKES) : nvgCreate(NVG_STENCIL_STROKES);
    if (this.vg == NULL) {
        throw new Exception("Could not init nanovg");
    }

    fontBuffer = Utils.ioResourceToByteBuffer("/fonts/OpenSans-Bold.ttf", 150 * 1024);
    int font = nvgCreateFontMem(vg, FONT_NAME, fontBuffer, 0);
    if (font == -1) {
        throw new Exception("Could not add font");
    }
    colour = NVGColor.create();

    posx = MemoryUtil.memAllocDouble(1);
    posy = MemoryUtil.memAllocDouble(1);

    counter = 0;
}

我们要做的第一件事就是创建一个NanoVG环境。在这种情况下，我们使用的是OpenGL3.0 后端，因为引用了org.lwjgl.nanovg.NanoVGGL3来命名空间。如果要激活抗锯齿功能先得激活NVG_ANTIALIAS标志。

接下来，我们使用先前加载到 ByteBuffer 中的True Type(全真字体)来创建。给它分配一个名称，以便稍后在呈现文本时使用它。其中一个重要的事情是，在使用字体时，用于加载字体的ByteBuffer必须保存在内存中。也就是说，它不能被垃圾收集，除非你有一个很好的核心转储它。这就是为什么它作为类属性存储的原因。

然后，我们创建一个颜色实例和一些有用的变量，这些变量将在渲染时使用。在渲染初始化之前，该方法在游戏init方法中被调用：

@Override
public void init(Window window) throws Exception {
    hud.init(window);
    renderer.init(window);
    ...

Hud类还定义了一个渲染方法，在场景渲染完成之后应该调用这个渲染方法，这样HUD也会同时被绘制。

@Override
public void render(Window window) {
    renderer.render(window, camera, scene);
    hud.render(window);
}

Hud类的render方法是从这里开始的：

public void render(Window window) {
    nvgBeginFrame(vg, window.getWidth(), window.getHeight(), 1);

我们必须做的第一件事就是调用nvgBeginFrame方法。 nvgBeginFrame`` method. 所有的NanoVG渲染操作都必须包含在两个之中nvgBeginFrame与nvgEndFrame.\``根据以下参数：

NanoVG的文本
要渲染的窗口的大小 (宽度和高度).(width an height).
像素比例。如果您需要Hi-DPI的支持，则可以更改这个值。对于这个示例，我们将它设置为1。

然后我们创建几个条子，它会占据整个屏幕。第一个是这样画的：

// Upper ribbon
nvgBeginPath(vg);
nvgRect(vg, 0, window.getHeight() - 100, window.getWidth(), 50);
nvgFillColor(vg, rgba(0x23, 0xa1, 0xf1, 200, colour));
nvgFill(vg);

渲染一个形状时，第一个应该调用的方法是nvgBeginPath，它指示NanoVG开始绘制一个新的形状。然后我们定义要绘制的内容，矩形，填充颜色以及调用我们绘制的nvgFill。

您可以查看源代码的其余部分，以查看其余形状的绘制方式。在渲染字体之前，不需要调用 nvgBeginPath。

在完成绘制所有形状之后，我们只需调用nvgEndFrame来结束渲染，但在离开该方法之前还有一件重要的事情要做。我们必须恢复OpenGL状态。 NanoVG修改OpenGL状态以执行其操作，如果状态未正确恢复，您可能会看到场景未正确呈现或者甚至已被消除。因此，我们需要恢复我们渲染所需的相关OpenGL状态。这是在Window类中委托的：

// Restore state
window.restoreState();

该方法是这样定义的:

public void restoreState() {
    glEnable(GL_DEPTH_TEST);
    glEnable(GL_STENCIL_TEST);
    glBlendFunc(GL_SRC_ALPHA, GL_ONE_MINUS_SRC_ALPHA);
    if (opts.cullFace) {
        glEnable(GL_CULL_FACE);
        glCullFace(GL_BACK);
    }
}

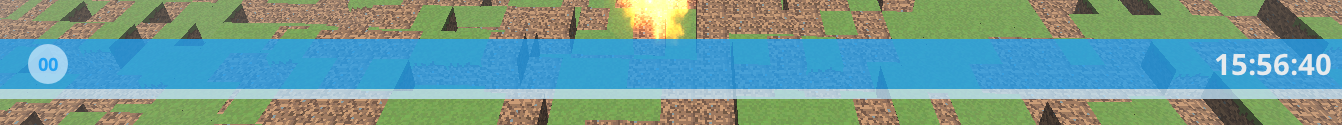

这就是所有的(除了一些其他的方法来清除)(besides some additional methods to clear things up)，代码完成。当你执行这个样本时，你会得到如下的结果：
