纹理（Textures）

创建一个三维立方体

在本章中，我们将学习如何在渲染中加载纹理并使用它们。为了讲解与纹理相关的所有概念，我们将把之前章节中使用的正方形更改为三维立方体。为了绘制一个立方体，我们只需要正确地设置一个立方体的坐标，就能使用现有代码正确地绘制它。

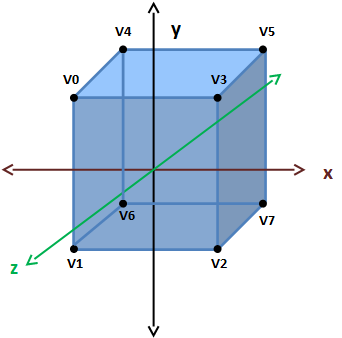

为了绘制立方体，我们只需要定义八个顶点。

因此，它的坐标数组将是这样的：

float[] positions = new float[] {
    // VO
    -0.5f,  0.5f,  0.5f,
    // V1
    -0.5f, -0.5f,  0.5f,
    // V2
    0.5f, -0.5f,  0.5f,
    // V3
     0.5f,  0.5f,  0.5f,
    // V4
    -0.5f,  0.5f, -0.5f,
    // V5
     0.5f,  0.5f, -0.5f,
    // V6
    -0.5f, -0.5f, -0.5f,
    // V7
     0.5f, -0.5f, -0.5f,
};

当然，由于我们多了4个顶点，我们需要更改颜色数组。当前仅重复前四项的值。

float[] colours = new float[]{
    0.5f, 0.0f, 0.0f,
    0.0f, 0.5f, 0.0f,
    0.0f, 0.0f, 0.5f,
    0.0f, 0.5f, 0.5f,
    0.5f, 0.0f, 0.0f,
    0.0f, 0.5f, 0.0f,
    0.0f, 0.0f, 0.5f,
    0.0f, 0.5f, 0.5f,
};

最后，由于立方体是六个面构成的，所以需要绘制十二个三角形（每个面两个），所以我们需要更改索引数组。记住三角形必须按逆时针顺序定义。如果你徒手做这件事，很容易犯错。一定要将你想定义的面摆在你的面前，确认顶点并以逆时针顺序绘制三角形。

int[] indices = new int[] {
    // Front face
    0, 1, 3, 3, 1, 2,
    // Top Face
    4, 0, 3, 5, 4, 3,
    // Right face
    3, 2, 7, 5, 3, 7,
    // Left face
    6, 1, 0, 6, 0, 4,
    // Bottom face
    2, 1, 6, 2, 6, 7,
    // Back face
    7, 6, 4, 7, 4, 5,
};

为了更好的观察立方体，我们将更改'DummyGame'类中旋转模型的代码，使它沿着三个轴旋转。

// Update rotation angle
float rotation = gameItem.getRotation().x + 1.5f;
if ( rotation > 360 ) {
    rotation = 0;
}
gameItem.setRotation(rotation, rotation, rotation);

就这样，现在能够显示一个旋转的三维立方体了。现在你可以编译和运行示例代码，会得到如下所示的东西。

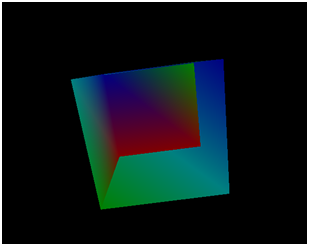

这个立方体有些奇怪。有些面没有被正确的绘制。发生了什么？立方体出现这个现象的原因，是组成立方体的三角形是以一种随即顺序绘制的。事实上距离较远的像素应该在距离较近的像素之前绘制，而不是现在这样。为了做到这一点，我们必须启用深度测试(Depth Test)。

这可以在Window类的init方法中做到：

glEnable(GL_DEPTH_TEST);

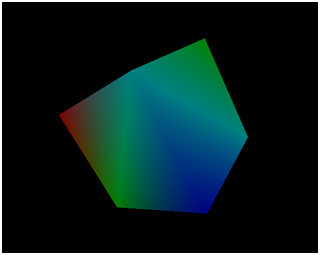

现在立方体被正确地渲染了！

如果你看了本章这一小节的代码，你可能会看到Mesh类做了一次小规模的调整。VBO的ID现在被储存在一个List中，以方便地迭代它们。

为立方体添加纹理

现在我们将把纹理应用到立方体上。纹理是用来绘制某个模型的像素的颜色的图像，可以认为纹理是包裹在3D模型周围的皮肤。你要做的就是将纹理图像中的点分配给模型中的顶点。这样，OpenGL能够根据纹理图像计算其他像素的颜色。

纹理图像不需要与模型同样大小，它可以变大或变小。如果要处理的像素不能映射到纹理中的特定点，OpenGL将推断颜色。当创建纹理时，可以控制此过程。

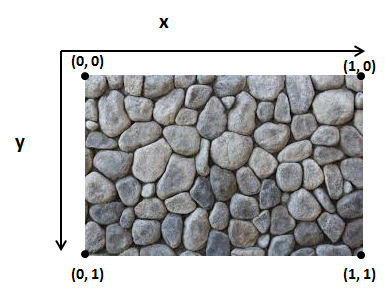

因此，为了将纹理应用到模型，我们必须做的是将纹理坐标分配给每个顶点。纹理坐标系有些不同于模型坐标系。首先，我们的纹理是二维纹理，所以坐标只有X和Y两个量。此外，原点是图像的左上角，X或Y的最大值都是1。

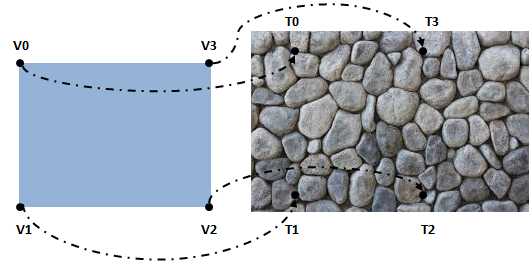

我们如何将纹理坐标与位置坐标联系起来呢？简单，就像传递颜色信息一样。我们创建了一个VBO，将为每个顶点储存纹理坐标。

让我们为在三维立方体中应用纹理来修改代码吧。第一步是加载将被用作纹理的图像。对于这件事，在之前版本的LWJGL中，通常使用Slick2D库。在撰写本文的时候，这个库似乎与LWJGL 3不兼容，所以需要使用更冗长的方法。我们将使用一个名为pngdecoder的库，因此，需要在pom.xml文件中声明依赖。

<dependency>
    <groupId>org.l33tlabs.twl</groupId>
    <artifactId>pngdecoder</artifactId>
    <version>${pngdecoder.version}</version>
</dependency>

然后设置库使用的版本。

<properties>
    [...]
    <pngdecoder.version>1.0</pngdecoder.version>
    [...]
</properties>

在一些教程中你可能看到，必须做的第一件事是调用glEnable(GL_TEXTURE_2D)来启用OpenGL的纹理功能。如果使用固定函数关系，这是正确的。但我们使用的是GLSL着色器，因此不再需要了。

现在我们将创建一个新的Texture类，它将进行所有必要的步骤以加载纹理。纹理图像将位于resources文件夹中，可以作为CLASSPATH资源访问并使用输入流传递到PNGDecoder类。

PNGDecoder decoder = new PNGDecoder(
     Texture.class.getResourceAsStream(fileName));

然后，我们需要解码PNG图像，并通过PNGDecoder的decode方法将其内容储存到缓冲区中。PNG图像以RGBA(RGB意为红绿蓝，A意为Alpha或透明度)格式解码，每个像素使用四个字节。

decode方法需要三个参数：

buffer: 储存解码后图像的ByteBuffer(因为每个像素是四个字节，其大小将是4*宽度*高度)。
stride: 指定从一行开始到下一行的起始字节的距离。现在它是每行的字节数。
format: 图像解码的目标格式(RGBA)。

ByteBuffer buf = ByteBuffer.allocateDirect(
    4 * decoder.getWidth() * decoder.getHeight());
decoder.decode(buf, decoder.getWidth() * 4, Format.RGBA);
buf.flip();

一件关于OpenGL的重要事情，由于历史原因，要求纹理图像的大小(每个轴的像素数)必须是二的指数(2, 4, 8, 16, ....)。一些驱动消除了这种限制，但最好还是坚持以免出现问题。

下一步是将纹理传递到显存中。首先，我们需要创建一个新的纹理ID。与该纹理相关的操作都要使用该ID，因此我们需要绑定它。

// Create a new OpenGL texture
int textureId = glGenTextures();
// Bind the texture
glBindTexture(GL_TEXTURE_2D, textureId);

然后需要告诉OpenGL如何解包我们的RGBA字节。由于每个数据大小都是一个字节，所以我们需要添加以下代码：

glPixelStorei(GL_UNPACK_ALIGNMENT, 1);

最后我们可以传递材质数据：

glTexImage2D(GL_TEXTURE_2D, 0, GL_RGBA, decoder.getWidth(),
    decoder.getHeight(), 0, GL_RGBA, GL_UNSIGNED_BYTE, buf);

glTexImage2D的参数如下：

target: 指定目标纹理(纹理类型)。现在是GL_TEXTURE_2D。
level: 指定纹理细节的等级。0级是基本图像等级。第n级是第n个多级渐远纹理(Mipmap)的图像。之后再谈这个问题。
internal format: 指定纹理中颜色分量的数量。
width: 指定纹理图像的宽度。
height: 指定纹理图像的高度。
border: 此值必须为0。
format: 指定像素数据的格式，现在为RGBA。
type: 指定像素数据的类型。现在，我们使用的是无符号字节。
data: 储存数据的缓冲区。

在一些代码片段中，你可能会发现在调用glTexImage2D方法钱设置了一些过滤参数。过滤是指在缩放时如何绘制图像，以及如何修改像素。

如果没有设置这些参数，纹理将不会显示。因此，在glTexImage2D方法调用之前，你会看到如下代码：

glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_NEAREST);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_NEAREST);

这些参数基本上在表达，当一个像素与纹理坐标没有直接的一对一关联时，它将选择最近的纹理坐标点。

到目前为止，我们不会设置这些参数。相反，我们将生成一个多级渐远纹理(Mipmap)。多级渐远纹理是由高细节纹理生成的逐级降低分辨率的纹理集合。当我们的物体缩放时，就将自动使用低分辨率的图像。

为了生成多级渐远纹理，我们只需要编写以下代码(现在，我们把它放在glTextImage2D方法调用之后)：

glGenerateMipmap(GL_TEXTURE_2D);

就这样，我们已经成功地加载了纹理，现在需要使用它。正如之前所说的，我们需要把纹理坐标作为另一个VBO。因此，我们将修改Mesh类来接收浮点数组，其中储存纹理坐标，而不是颜色(我们可以同时有颜色和纹理，但为了简化它，我们将删除颜色)。构造函数现在是这样的：

public Mesh(float[] positions, float[] textCoords, int[] indices,
    Texture texture)

纹理坐标VBO与颜色VBO创建的方式相同。唯一的区别是它有两个元素而不是三个：

vboId = glGenBuffers();
vboIdList.add(vboId);
textCoordsBuffer = MemoryUtil.memAllocFloat(textCoords.length);
textCoordsBuffer.put(textCoords).flip();
glBindBuffer(GL_ARRAY_BUFFER, vboId);
glBufferData(GL_ARRAY_BUFFER, textCoordsBuffer, GL_STATIC_DRAW);
glVertexAttribPointer(1, 2, GL_FLOAT, false, 0, 0);

现在我们需要在着色器中使用这些纹理。在顶点着色器中，第二个Uniform被修改了，因为现在它是一个vec2(也顺便更改了名称，所以记得在Renderer类中更改它)。顶点着色器就像之前一样，仅仅传递纹理坐标给片元着色器。

#version 330

layout (location=0) in vec3 position;
layout (location=1) in vec2 texCoord;

out vec2 outTexCoord;

uniform mat4 worldMatrix;
uniform mat4 projectionMatrix;

void main()
{
    gl_Position = projectionMatrix * worldMatrix * vec4(position, 1.0);
    outTexCoord = texCoord;
}

在片元着色器中，我们使用那些纹理坐标来设置像素颜色：

#version 330

in  vec2 outTexCoord;
out vec4 fragColor;

uniform sampler2D texture_sampler;

void main()
{
    fragColor = texture(texture_sampler, outTexCoord);
}

在分析代码之前，让我们理清一些概念。显卡有几个空间或槽来储存纹理。每一个空间被称为纹理单元(Texture Unit)。当使用纹理时，我们必须设置想用的纹理。正如你所看到的，我们有一个新的名为texture_sampler的Uniform。该Uniform是sampler2D，并储存有我们希望使用的纹理单元的值。

在main函数中，我们使用texture函数来使用纹理。这个函数有两个参数：取样器(Sampler)和纹理坐标，并返回正确的颜色。取样器Uniform允许使用多重纹理(multi-texture)，不过现在不是讨论这个话题的时候，但是我们会在稍后再尝试添加。

因此，在ShaderProgram类中，我们将创建一个新的方法，允许为整数型Uniform设置数值：

public void setUniform(String uniformName, int value) {
    glUniform1i(uniforms.get(uniformName), value);
}

在Renderer类的init方法中，我们将创建一个新的Uniform：

shaderProgram.createUniform("texture_sampler");

此外，在Renderer类的render方法中，我们将Uniform的值设置为0(我们现在不使用多个纹理，所以只使用单元0)。

shaderProgram.setUniform("texture_sampler", 0);

最好，我们只需改变Mesh类的渲染方法就可以使用纹理。在方法开始的地方，我们添加以下几行代码：

// Activate first texture unit
glActiveTexture(GL_TEXTURE0);
// Bind the texture
glBindTexture(GL_TEXTURE_2D, texture.getId());

我们基本上将texture.getId()所获得的纹理绑定到纹理单元0上。

现在，我们刚刚修改了代码来支持纹理。现在我们需要为三维立方体设置纹理坐标。我们的纹理图像文件将是这样的：

在我们的3D模型中，一共有八个顶点。我们首先定义每个顶点的正面纹理坐标。

Vertex	Texture Coordinate
V0	(0.0, 0.0)
V1	(0.0, 0.5)
V2	(0.5, 0.5)
V3	(0.5, 0.0)

然后，定义顶面纹理的映射。

Vertex	Texture Coordinate
V4	(0.0, 0.5)
V5	(0.5, 0.5)
V0	(0.0, 1.0)
V3	(0.5, 1.0)

正如你所看到的，有一个问题，我们需要为同一个顶点(V0和V3)设置不同的纹理坐标。怎么样才能解决这个问题呢？解决这一问题的唯一方法是重复一些顶点并关联不同的纹理坐标。对于顶面，我们需要重复四个顶点并为它们分配正确的纹理坐标。

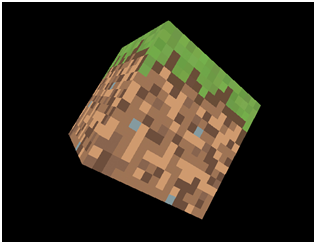

因为前面、后面和侧面都使用相同的纹理，所以我们不需要重复这些顶点。在源代码中有完整的定义，但是我们需要从第8章跳到第20章了。最终的结果就像这样。

在接下来的章节中，我们将学习如何加载由3D建模工具生成的模型，这样我们就不需要手动定义顶点和纹理坐标了(顺便一提，对于更复杂的模型，手动定义是不存在的)。
