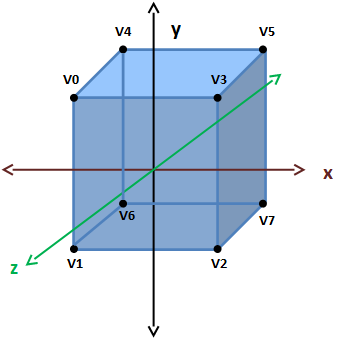

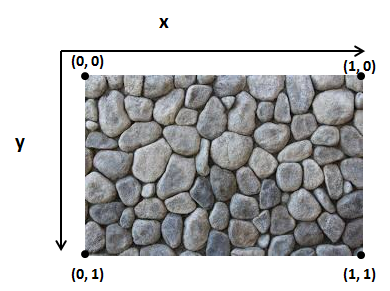

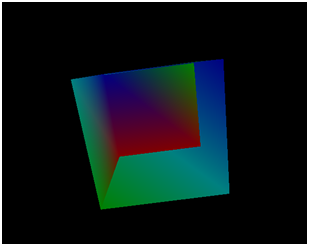

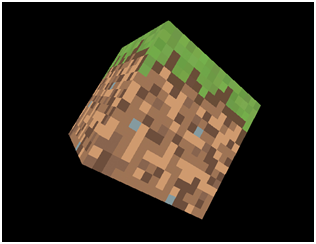

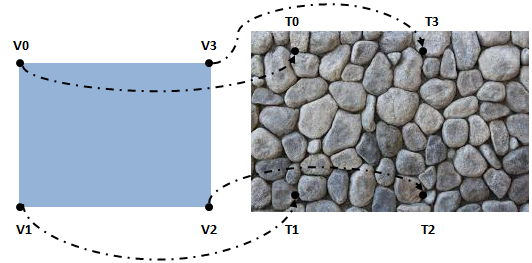

# 纹理(Textures) ## 创建一个三维立方体 在本章中,我们将学习如何在渲染中加载纹理并使用它们。为了讲解与纹理相关的所有概念,我们将把之前章节中使用的正方形更改为三维立方体。为了绘制一个立方体,我们只需要正确地设置一个立方体的坐标,就能使用现有代码正确地绘制它。 为了绘制立方体,我们只需要定义八个顶点。 ![立方体坐标](_static/07/cube_coords.png) 因此,它的坐标数组将是这样的: ```java float[] positions = new float[] { // VO -0.5f, 0.5f, 0.5f, // V1 -0.5f, -0.5f, 0.5f, // V2 0.5f, -0.5f, 0.5f, // V3 0.5f, 0.5f, 0.5f, // V4 -0.5f, 0.5f, -0.5f, // V5 0.5f, 0.5f, -0.5f, // V6 -0.5f, -0.5f, -0.5f, // V7 0.5f, -0.5f, -0.5f, }; ``` 当然,由于我们多了4个顶点,我们需要更改颜色数组。当前仅重复前四项的值。 ```java float[] colours = new float[]{ 0.5f, 0.0f, 0.0f, 0.0f, 0.5f, 0.0f, 0.0f, 0.0f, 0.5f, 0.0f, 0.5f, 0.5f, 0.5f, 0.0f, 0.0f, 0.0f, 0.5f, 0.0f, 0.0f, 0.0f, 0.5f, 0.0f, 0.5f, 0.5f, }; ``` 最后,由于立方体是六个面构成的,所以需要绘制十二个三角形(每个面两个),所以我们需要更改索引数组。记住三角形必须按逆时针顺序定义。如果你徒手做这件事,很容易犯错。一定要将你想定义的面摆在你的面前,确认顶点并以逆时针顺序绘制三角形。 ```java int[] indices = new int[] { // Front face 0, 1, 3, 3, 1, 2, // Top Face 4, 0, 3, 5, 4, 3, // Right face 3, 2, 7, 5, 3, 7, // Left face 6, 1, 0, 6, 0, 4, // Bottom face 2, 1, 6, 2, 6, 7, // Back face 7, 6, 4, 7, 4, 5, }; ``` 为了更好的观察立方体,我们将更改'DummyGame'类中旋转模型的代码,使它沿着三个轴旋转。 ```java // Update rotation angle float rotation = gameItem.getRotation().x + 1.5f; if ( rotation > 360 ) { rotation = 0; } gameItem.setRotation(rotation, rotation, rotation); ``` 就这样,现在能够显示一个旋转的三维立方体了。现在你可以编译和运行示例代码,会得到如下所示的东西。 ![没有开启深度测试的立方体](_static/07/cube_no_depth_test.png) 这个立方体有些奇怪。有些面没有被正确的绘制。发生了什么?立方体出现这个现象的原因,是组成立方体的三角形是以一种随即顺序绘制的。事实上距离较远的像素应该在距离较近的像素之前绘制,而不是现在这样。为了做到这一点,我们必须启用深度测试(`Depth Test`)。 这可以在`Window`类的`init`方法中做到: ```java glEnable(GL_DEPTH_TEST); ``` 现在立方体被正确地渲染了! ![开启深度测试的立方体](_static/07/cube_depth_test.png) 如果你看了本章这一小节的代码,你可能会看到`Mesh`类做了一次小规模的调整。VBO的ID现在被储存在一个List中,以方便地迭代它们。 ## 为立方体添加纹理 现在我们将把纹理应用到立方体上。纹理是用来绘制某个模型的像素的颜色的图像,可以认为纹理是包裹在3D模型周围的皮肤。你要做的就是将纹理图像中的点分配给模型中的顶点。这样,OpenGL能够根据纹理图像计算其他像素的颜色。 ![纹理映射](_static/07/texture_mapping.png) 纹理图像不需要与模型同样大小,它可以变大或变小。如果要处理的像素不能映射到纹理中的特定点,OpenGL将推断颜色。当创建纹理时,可以控制此过程。 因此,为了将纹理应用到模型,我们必须做的是将纹理坐标分配给每个顶点。纹理坐标系有些不同于模型坐标系。首先,我们的纹理是二维纹理,所以坐标只有X和Y两个量。此外,原点是图像的左上角,X或Y的最大值都是1。 ![纹理坐标系](_static/07/texture_coordinates.png) 我们如何将纹理坐标与位置坐标联系起来呢?简单,就像传递颜色信息一样。我们创建了一个VBO,将为每个顶点储存纹理坐标。 让我们为在三维立方体中应用纹理来修改代码吧。第一步是加载将被用作纹理的图像。对于这件事,在之前版本的LWJGL中,通常使用Slick2D库。在撰写本文的时候,这个库似乎与LWJGL 3不兼容,所以需要使用更冗长的方法。我们将使用一个名为`pngdecoder`的库,因此,需要在`pom.xml`文件中声明依赖。 ```xml org.l33tlabs.twl pngdecoder ${pngdecoder.version} ``` 然后设置库使用的版本。 ```xml [...] 1.0 [...] ``` 在一些教程中你可能看到,必须做的第一件事是调用`glEnable(GL_TEXTURE_2D)`来启用OpenGL的纹理功能。如果使用固定函数关系,这是正确的。但我们使用的是GLSL着色器,因此不再需要了。 现在我们将创建一个新的`Texture`类,它将进行所有必要的步骤以加载纹理。纹理图像将位于`resources`文件夹中,可以作为CLASSPATH资源访问并使用输入流传递到`PNGDecoder`类。 ```java PNGDecoder decoder = new PNGDecoder( Texture.class.getResourceAsStream(fileName)); ``` 然后,我们需要解码PNG图像,并通过`PNGDecoder`的`decode`方法将其内容储存到缓冲区中。PNG图像以RGBA(RGB意为红绿蓝,A意为Alpha或透明度)格式解码,每个像素使用四个字节。 `decode`方法需要三个参数: * `buffer`: 储存解码后图像的`ByteBuffer`(因为每个像素是四个字节,其大小将是4\*宽度\*高度)。 * `stride`: 指定从一行开始到下一行的起始字节的距离。现在它是每行的字节数。 * `format`: 图像解码的目标格式(RGBA)。 ```java ByteBuffer buf = ByteBuffer.allocateDirect( 4 * decoder.getWidth() * decoder.getHeight()); decoder.decode(buf, decoder.getWidth() * 4, Format.RGBA); buf.flip(); ``` 一件关于OpenGL的重要事情,由于历史原因,要求纹理图像的大小(每个轴的像素数)必须是二的指数(2, 4, 8, 16, ....)。一些驱动消除了这种限制,但最好还是坚持以免出现问题。 下一步是将纹理传递到显存中。首先,我们需要创建一个新的纹理ID。与该纹理相关的操作都要使用该ID,因此我们需要绑定它。 ```java // Create a new OpenGL texture int textureId = glGenTextures(); // Bind the texture glBindTexture(GL_TEXTURE_2D, textureId); ``` 然后需要告诉OpenGL如何解包我们的RGBA字节。由于每个数据大小都是一个字节,所以我们需要添加以下代码: ```java glPixelStorei(GL_UNPACK_ALIGNMENT, 1); ``` 最后我们可以传递材质数据: ```java glTexImage2D(GL_TEXTURE_2D, 0, GL_RGBA, decoder.getWidth(), decoder.getHeight(), 0, GL_RGBA, GL_UNSIGNED_BYTE, buf); ``` `glTexImage2D`的参数如下: * `target`: 指定目标纹理(纹理类型)。现在是`GL_TEXTURE_2D`。 * `level`: 指定纹理细节的等级。0级是基本图像等级。第n级是第n个多级渐远纹理(`Mipmap`)的图像。之后再谈这个问题。 * `internal format`: 指定纹理中颜色分量的数量。 * `width`: 指定纹理图像的宽度。 * `height`: 指定纹理图像的高度。 * `border`: 此值必须为0。 * `format`: 指定像素数据的格式,现在为RGBA。 * `type`: 指定像素数据的类型。现在,我们使用的是无符号字节。 * `data`: 储存数据的缓冲区。 在一些代码片段中,你可能会发现在调用`glTexImage2D`方法钱设置了一些过滤参数。过滤是指在缩放时如何绘制图像,以及如何修改像素。 如果没有设置这些参数,纹理将不会显示。因此,在`glTexImage2D`方法调用之前,你会看到如下代码: ```java glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_NEAREST); glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_NEAREST); ``` 这些参数基本上在表达,当一个像素与纹理坐标没有直接的一对一关联时,它将选择最近的纹理坐标点。 到目前为止,我们不会设置这些参数。相反,我们将生成一个多级渐远纹理(`Mipmap`)。多级渐远纹理是由高细节纹理生成的逐级降低分辨率的纹理集合。当我们的物体缩放时,就将自动使用低分辨率的图像。 为了生成多级渐远纹理,我们只需要编写以下代码(现在,我们把它放在`glTextImage2D`方法调用之后): ```java glGenerateMipmap(GL_TEXTURE_2D); ``` 就这样,我们已经成功地加载了纹理,现在需要使用它。正如之前所说的,我们需要把纹理坐标作为另一个VBO。因此,我们将修改`Mesh`类来接收浮点数组,其中储存纹理坐标,而不是颜色(我们可以同时有颜色和纹理,但为了简化它,我们将删除颜色)。构造函数现在是这样的: ```java public Mesh(float[] positions, float[] textCoords, int[] indices, Texture texture) ``` 纹理坐标VBO与颜色VBO创建的方式相同。唯一的区别是它有两个元素而不是三个: ```java vboId = glGenBuffers(); vboIdList.add(vboId); textCoordsBuffer = MemoryUtil.memAllocFloat(textCoords.length); textCoordsBuffer.put(textCoords).flip(); glBindBuffer(GL_ARRAY_BUFFER, vboId); glBufferData(GL_ARRAY_BUFFER, textCoordsBuffer, GL_STATIC_DRAW); glVertexAttribPointer(1, 2, GL_FLOAT, false, 0, 0); ``` 现在我们需要在着色器中使用这些纹理。在顶点着色器中,第二个Uniform被修改了,因为现在它是一个`vec2`(也顺便更改了名称,所以记得在`Renderer`类中更改它)。顶点着色器就像之前一样,仅仅传递纹理坐标给片元着色器。 ```glsl #version 330 layout (location=0) in vec3 position; layout (location=1) in vec2 texCoord; out vec2 outTexCoord; uniform mat4 worldMatrix; uniform mat4 projectionMatrix; void main() { gl_Position = projectionMatrix * worldMatrix * vec4(position, 1.0); outTexCoord = texCoord; } ``` 在片元着色器中,我们使用那些纹理坐标来设置像素颜色: ```glsl #version 330 in vec2 outTexCoord; out vec4 fragColor; uniform sampler2D texture_sampler; void main() { fragColor = texture(texture_sampler, outTexCoord); } ``` 在分析代码之前,让我们理清一些概念。显卡有几个空间或槽来储存纹理。每一个空间被称为纹理单元(`Texture Unit`)。当使用纹理时,我们必须设置想用的纹理。正如你所看到的,我们有一个新的名为`texture_sampler`的Uniform。该Uniform是`sampler2D`,并储存有我们希望使用的纹理单元的值。 在`main`函数中,我们使用`texture`函数来使用纹理。这个函数有两个参数:取样器(`Sampler`)和纹理坐标,并返回正确的颜色。取样器Uniform允许使用多重纹理(`multi-texture`),不过现在不是讨论这个话题的时候,但是我们会在稍后再尝试添加。 因此,在`ShaderProgram`类中,我们将创建一个新的方法,允许为整数型Uniform设置数值: ```java public void setUniform(String uniformName, int value) { glUniform1i(uniforms.get(uniformName), value); } ``` 在`Renderer`类的`init`方法中,我们将创建一个新的Uniform: ```java shaderProgram.createUniform("texture_sampler"); ``` 此外,在`Renderer`类的`render`方法中,我们将Uniform的值设置为0(我们现在不使用多个纹理,所以只使用单元0)。 ```java shaderProgram.setUniform("texture_sampler", 0); ``` 最好,我们只需改变`Mesh`类的渲染方法就可以使用纹理。在方法开始的地方,我们添加以下几行代码: ```java // Activate first texture unit glActiveTexture(GL_TEXTURE0); // Bind the texture glBindTexture(GL_TEXTURE_2D, texture.getId()); ``` 我们基本上将`texture.getId()`所获得的纹理绑定到纹理单元0上。 现在,我们刚刚修改了代码来支持纹理。现在我们需要为三维立方体设置纹理坐标。我们的纹理图像文件将是这样的: ![立方体纹理](_static/07/cube_texture.png) 在我们的3D模型中,一共有八个顶点。我们首先定义每个顶点的正面纹理坐标。 ![立方体纹理的正面](_static/07/cube_texture_front_face.png) | Vertex | Texture Coordinate | | --- | --- | | V0 | \(0.0, 0.0\) | | V1 | \(0.0, 0.5\) | | V2 | \(0.5, 0.5\) | | V3 | \(0.5, 0.0\) | 然后,定义顶面纹理的映射。 ![正方体纹理的顶面](_static/07/cube_texture_top_face.png) | Vertex | Texture Coordinate | | --- | --- | | V4 | \(0.0, 0.5\) | | V5 | \(0.5, 0.5\) | | V0 | \(0.0, 1.0\) | | V3 | \(0.5, 1.0\) | 正如你所看到的,有一个问题,我们需要为同一个顶点(V0和V3)设置不同的纹理坐标。怎么样才能解决这个问题呢?解决这一问题的唯一方法是重复一些顶点并关联不同的纹理坐标。对于顶面,我们需要重复四个顶点并为它们分配正确的纹理坐标。 因为前面、后面和侧面都使用相同的纹理,所以我们不需要重复这些顶点。在源代码中有完整的定义,但是我们需要从第8章跳到第20章了。最终的结果就像这样。 ![有纹理的立方体](_static/07/cube_with_texture.png) 在接下来的章节中,我们将学习如何加载由3D建模工具生成的模型,这样我们就不需要手动定义顶点和纹理坐标了(顺便一提,对于更复杂的模型,手动定义是不存在的)。
